洁净厂房设计

　　
1.概况
该项目位于东莞市东坑南沙某某电子公司，无尘车间净化面积110m2，净化级别为1万级，设计吊顶天花为2.5m。
设计依据
（1）《洁净厂房设计规范》（GB50073-2001）；
（2）《采暖通风与空气调节设计规范》（GBJ19-87）；
（3）《通风与空调工程施工及验收规范》（GB50243-97）；
（4）《洁净室施工及验收规范》（GB50041-92）；
（5）某某电子公司提供的工艺平面布置图等有关技术参数要求；

2.设计条件
室内设计参数：
洁净车间温度要求20℃~25℃；湿度要求45%~60%，洁净要求10000级。

3.厂房平面布置
空调末端采用高效过滤器；洁净空调机设在模条房，楼板承重必须符合设备运行负荷要求。
a、洁净区域：洁净车间洁净度1万级面积约110m2；
洁净前区设人员换鞋区、更衣室、风淋室等，隔离外界污染。

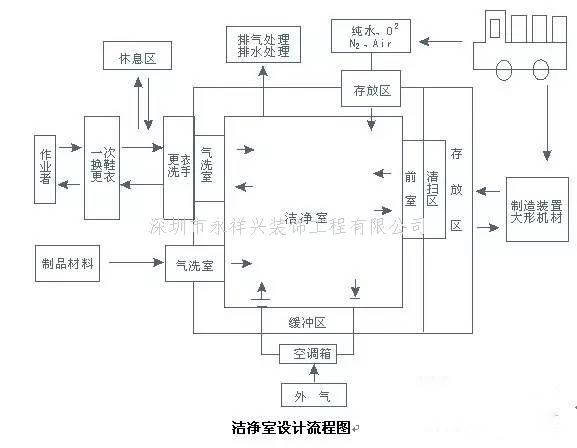

洁净区人员流动方向：换鞋、一次更衣---风淋室---洁净车间。在净化车间设安全门，便於人员疏散。(进入风淋室前需作一道空气过滤)
洁净区物料流动方向：传递窗---洁净车间---传递窗---其它工序
b、其它区域：由甲方自行负责，不在本设计任务之中。

4.洁净空调系统设计原则
投资合理---初投入符合经济节约的原则，又满足各生?岗位对温度、湿度、洁净度等洁净环境的要求；
运行经济---考虑节约能源、运行可靠、维护简单，减少日后运行及维护费用。节约的运行费用符合长期的经济原则。
耐用---壁板选用优质岩棉彩钢板；主机等主要材料选用著名厂家品牌。
技术先进---净化系统送风口采用TROX定风量阀设计，配合环境监测系统，保证洁净区各参数恒定，节省能耗。

5.洁净系统方案
5-1系统流程
新风经过滤后与回风混合，进入风冷空调机，通过中效过滤器，经末端低阻力高效过滤器后将符合温湿度、洁净度要求的空气送入洁净室。具体流程如下：
1万级车间空气处理过程：
5-2气流组织
（1）1万级间全部采用上送两侧回风，车间内利用柱位、侧墙做技术夹层回风道，接回风管道至空气处理机组。空气经粗、中高三级过滤器和温湿度处理后送入净房。
（2）新风系统进行组、中、二级过滤，以确保空气的含尘浓度较低，减少外部尘源影响，提高洁净室的净化效果，并大大延长高效过滤器的使用寿命，减少运行维护费用。
（3）新风量根据人员卫生新风要求(每人新风量＞35m3/h)，并保证洁净室内正压的要求经计算确定。(人员在20人以内)
5-3系统排风
有设备排风及工艺要求的房间排风，此系统等甲方定方案。

6.冷冻站配置
6-1制冷主机
按照甲方要求，将空调系统分?1个，则空调主机设计?1台，采用风冷恒温恒湿型空调机，风量?12000m3/h，冷量34KW，热量36KW。

6-2冷源容量配置
设计方案如下：深圳洁净车间设计冷负荷34KW，采用风冷恒温恒湿型空调机15匹，制冷量?34KW，满足要求。
本方案综合考虑了空调系统实际运行的特点，即：80%的时间是在70%的负荷下运行的。所以，本方案不但有足够的装机容量，又能保证洁净厂房连续、可靠运行，而且一次投资节约及运行经济。

（1）净化空调系统风道制安采用优质镀锌板制做，并按规范进行密封处理。
（2）除新风及排风管道外，所有风管均需保温。保温材料用优质铝箔玻璃棉毡/玻璃棉管：厚度40mm，24K，其导热系数?0.03kcal/mh℃以下，冷水管?50mm/56K保温棉。

7.洁净房装修
（1）天花：洁净区及生?区域用双层优质保温（PU）彩钢板，无尘明亮，?色用灰白，厚50mm。符合电子厂房洁净防静电要求。
（2）间隔：洁净区及生?区用双面彩钢保温（PU）板围护及间隔。
洁净车间内间隔与地面及无花交角做元弧及阴角接口，防积尘及易於卫生清洁。
（3）密闭门：单扇门：900*2000，上做玻璃观察窗（同间隔墙平窗尺寸）,装通道锁，门及门框采用不湫钢制作。
（4）地面：防静电规范
A.洁净区水泥地面经处理后做3mm防静电环氧地坪。符合欧洲EN548标准和要求。防火性能符合：DIN4102-1，B1级：抗燃烧性符合ISO06923：难燃：抗静电性＜+/-100V
抗化学性能符合EM423：耐稀酸、油脂、及乙醇、丙酮、石渍溶剂等。具有不吸尘、不吸灰的特性。
（5）柱子：洁净区柱子用彩钢板全包边，并作?回风技术夹层。
（6）风淋室：按规范要求，洁净房的风淋室设计?双人的，2个：

8.照明、配电
洁净车间（1万级）用明装净室带罩防尘灯40WX2。工作区照度＞250Lux,
走道照度＞100Lux,有精细加工操作区域可采用局部照明。
布线按国家规范执行，用穿线钢管暗敷，符合防火及用电规范。所有管线穿过洁净区域均做好密封，线管线槽的内孔（内槽）应全密封。进入净房的气管、水管也须做密封，能设置在顶棚上走的管道，设置在顶棚上。使车间整洁干净。
所有动力配电及插座由甲方负责。净化空调系统控制箱由我方负责。
照明、配电按国家有关规范及甲方要求，设计及制作，满足生?及管理对设备运行及控制的要求。
